Як змусити працювати GPON без світла?

В цій статті ви дізнаєтеся, чому GPON працює без світла і що потрібно для того, щоб заживити своє обладнання (оптичний термінал і роутер).

Чому GPON працює без світла?

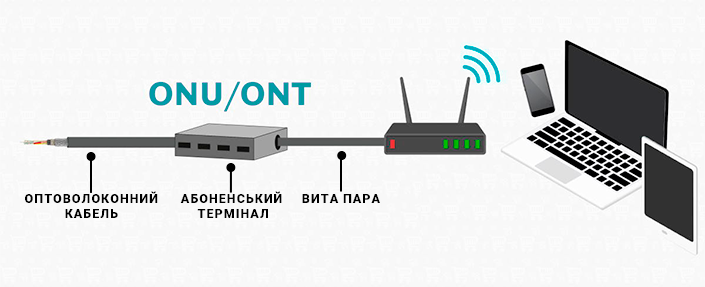

GPON, як і інші інтернет-технології, вимагає живлення. Однак на всьому шляху, від обладнання провайдера до абонентського, не всі пристрої потребують електроенергії. Оптоволоконні кабелі, якими передаються дані, є пасивними компонентами і не потребують живлення для передачі світлових сигналів, що несуть дані.

BRIZ забезпечує резервне живлення свого GPON-обладнання, тому при наявності в абонента джерела безперебійного живлення, інтернет буде працювати навіть за відсутності електропостачання.

Хочемо зазначити, що при відключенні світла вам потрібно заживити роутер і оптичний термінал самостійно.

Рекомендації по заживленню обладнання

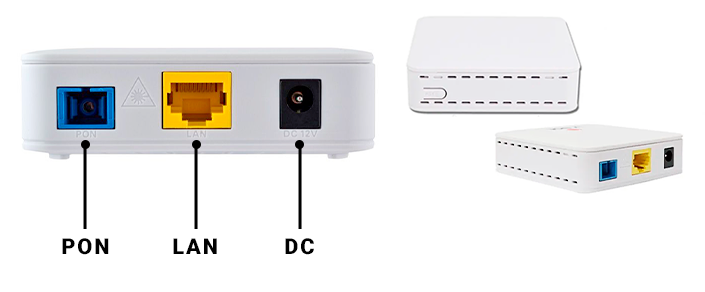

Перед тим, як підключати своє обладнання до резервного живлення, потрібно зрозуміти, що може знаходитися саме у вас в квартирі або в будинку. У більшості абонентів може знаходитися оптичний термінал, він виглядає як білий квадратний пристрій з трьома портами: SFP (оптика), LAN (мідний кабель, який йде до роутера) і DC (кабель живлення).


Оптичний термінал Telstream ONU 801

Іноді оптичні термінали можуть мати в собі окремий порт для передачі сигналу кабельного телебачення, в такому випадку вони будуть виглядати так:

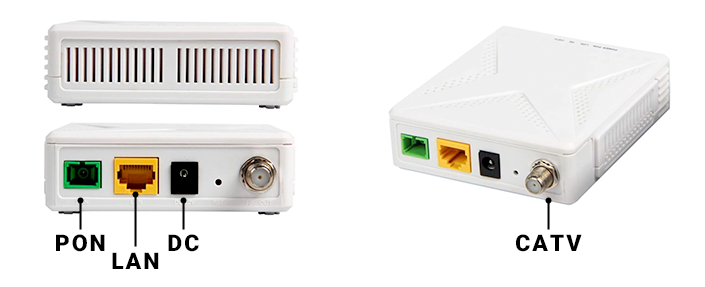

Оптичний термінал ONU X2011ZR

Якщо зникло світло, ви зможете запустити ОНУ:

• від повербанка;
• від акумуляторної батареї;
• через інвертор і автомобільний акумулятор;
• від зарядної станції;
• від генератора.

Зверніть увагу! Для живлення оптичного термінала від Powerbank, акумуляторів або UPS необхідно 12В 0,5А. Заживлювати потрібно через перехідники.

Для заживлення роутера потрібен також окремий кабель (ампераж і вольтаж можна подивитися на етикетці або в характеристиках на сайті виробника).

Роз’єм DC може відрізнятися в залежності від роутера. У кожного різний формфактор штекера. Деталі потрібно дивитися на сайті виробника вашого роутера.

Power Bank

Для заживлення оптичного термінала:

• Потрібно звертати увагу на роз’єми вашого повербанка. Він може мати стандартні Output 5V порти або 12V. Якщо в ньому тільки 5V, то кабель з перехідником повинен обов’язково бути з підвищувальною платою на 12V.
• Якщо у вашому повербанку є декілька роз’ємів на 5V/12V, то кабель, кабель, який підключається до оптичного термінала, потрібно вставляти в отвір на 12V.
• Так само необхідно заживити роутер, під'єднавши кабель у відповідний роз'єм, дотримуючись номіналів напруги.


Підключення пристроїв через Power Bank

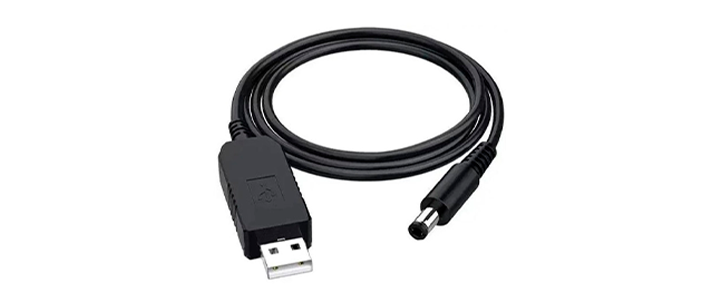

Кабель USB - DC (для оптичного термінала/роутера)

Батареї або акумулятори (безперебійники/UPS)

Ваші пристрої можна окремо заживити від звичайного акумулятора, для цього необхідно спеціальним кабелем із затисканням типа “крокодил” з’єднати клеми і ваш кінцевий пристрій (роутер/ОНУ).

Необхідно перевірити, що:

• Ви не переплутали полярність, в такому випадку пристрій може перегоріти.
• Акумулятор або батарея підходять по вольтажу/амперажу для вашого кінцевого пристрою.

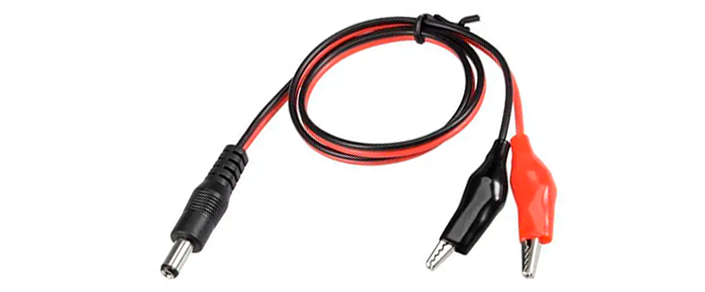

Перехідник DC штекер 5.5x2.1 (Male) до кабелю с затисканням типа “крокодил”

Mini UPS DC1018P. При відключенні світла інтернет не перестає працювати, а живлення вистачає хватає близько на 4 години роботи оптичного термінала і роутера, при їх сумісній потужності ~12W.

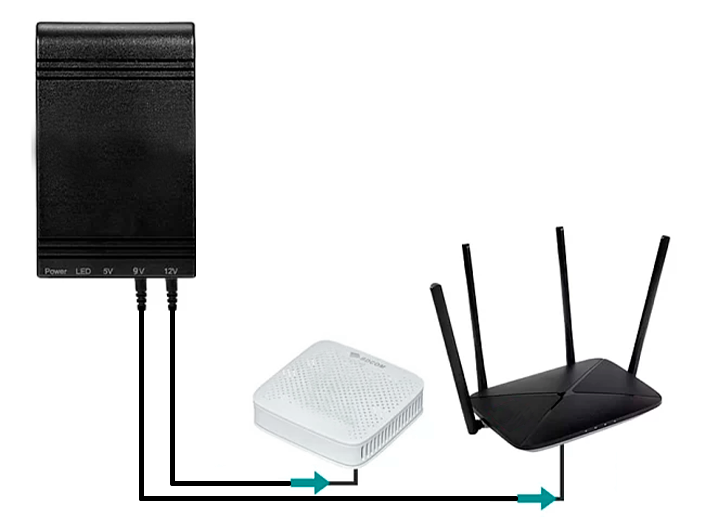

Схема живлення через Mini UPS DC 1018P

UPS 5А/12В. Ще одним варіантом є джерело безперебійного живлення. До комплекту входить корпус з міцного пластику та акумуляторна батарея. UPS постійно працює від електромережі, а при вимкненні світла автоматично переходить на акумулятор. Тривалість роботи безпосередньо залежить від місткості батареї, потужності під'єднаних пристроїв і рівня заряду.

Підключення через UPS

Не можу знайти в квартирі оптичний термінал. Що робити?

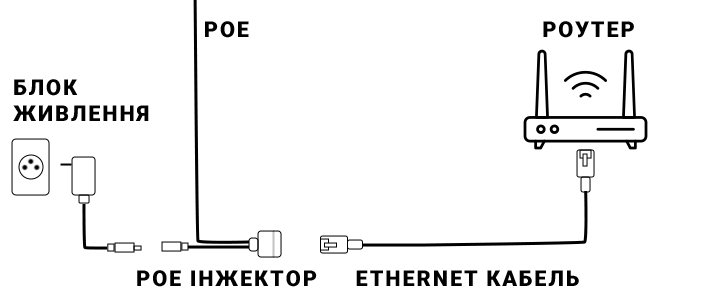

Для абонентів, у яких в квартирі ремонт і можливості завести оптику не було, пропонують підключатися по віддаленому живленню через POE інжектор. Така технологія називається Power Over Ethernet і забезпечує одночасне передавання живлення і даних кабелями Ethernet по витій парі.

В такому випадку оптичний термінал знаходиться у нас в точці, а до вашого офісу, приміщення або квартири не заходить новий оптичний кабель, а використовується вже прокладений мідний.

Інжектор знаходиться з боку абонента і повинен бути підключений до електромережі. Якщо світло є, саме він буде живити оптичний термінал за рахунок віддаленого живлення по мідному кабелю. Якщо світло зникло, то щоб інтернет запрацював, достатньо підключити інжектор до джерела безперебійного живлення.

Інжектори бувають двох типів: пасивний та активний.

Пасивний PoE інжектор використовує 2 пари для передачі інтернету і 2 пари для передачі електроживлення на термінал. З цього випливає, що обмеження в швидкості є лише до 100 Мб/с, але саме такий тип інжектора можна заживити від повербанка або mini UPS. Для цього потрібно в роз’єм DC подати живлення на 12В 0,5А.

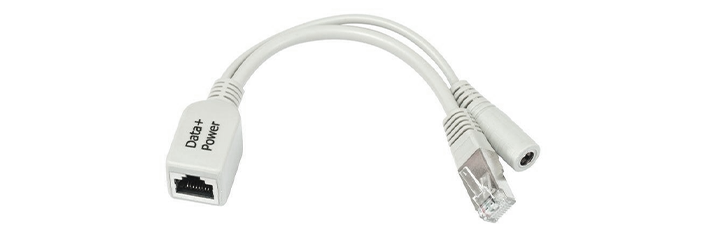

Пасивний POE інжектор (12V)

Другий тип інжектора, який ви можете у себе побачити, - це активний. Відрізняється від пасивного своєю спеціальною схемою, де всі пари активні, і надає можливість користуватися швидкістю до 1000 Мб/с.

При наявності електроенергії він підключений до розетки. А якщо світло зникає, то потрібно заживлювати виключно від 220В.

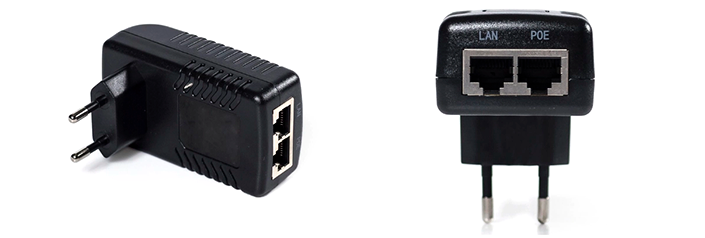

Активний POE інжектор (48V)

Як мені заживити оптичний термінал/POE інжектор та роутер від 220В?

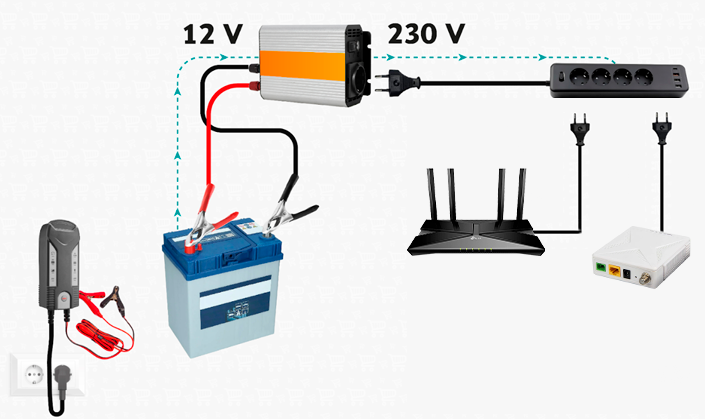

Інвертор і автомобільний акумулятор

Інвертор перетворює постійний струм в змінний. Його підключення до автомобільного акумулятора дає змогу використовувати енергію автомобільної батареї для живлення різних електричних пристроїв. Головні моменти:

• Потрібно перевірити, що інвертор підходить під кількість пристроїв (якщо плануєте заживлювати не тільки ОНУ+роутер).
• Автомобільний акумулятор повинен бути заряджений.
• При підключенні клем до інвертора не переплутати полярність.
• При працюючому стані заживлюється певна переноска, з якої можна включити ОНУ, роутер або інші пристрої.

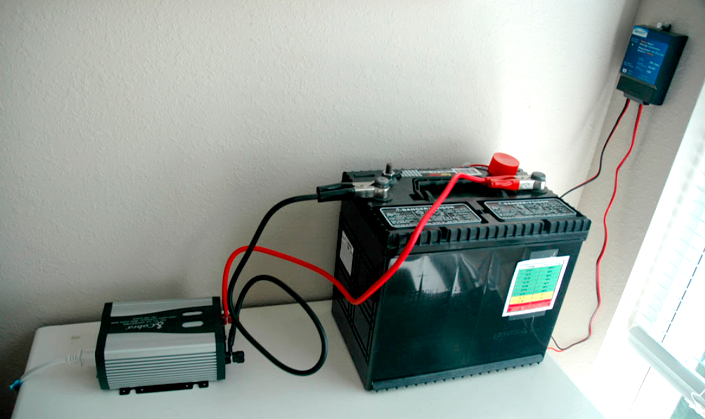

Автомобільний акумулятор, інвертор

Можна розглядати варіанти з зарядними станціями або потужними батареями, якщо ви знаходитесь в квартирі. Наприклад, Ecoflow, Bluetti та інші.

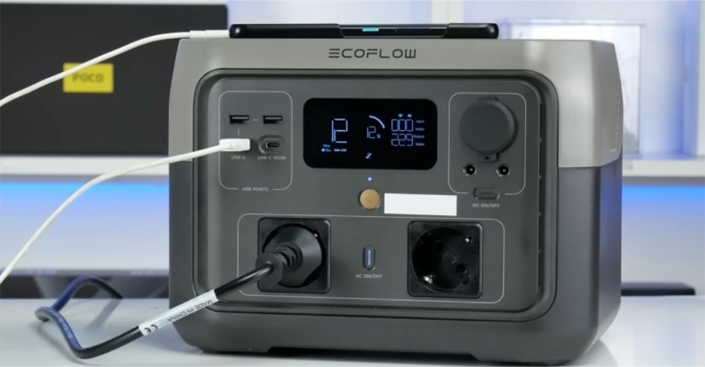

Зарядна станція Ecoflow

В приватному секторі можна використовувати генератори, які підійдуть в цілому для заживлення не тільки вашого інтернет-обладнання, а й інших побутових приладів. Головне перевірити, щоб:

• Генератор відповідав потужності, напруги  та частоті на  вимоги оптичного термінала (та інших пристроїв в будинку). Можливо, знадобиться стабілізатор напруги.
• Повинно бути заземлення у генератора та у всіх інших приладів.
• Генератор повинен бути захищений від погодних умов  і знаходитися на відстані від будівель чи легкозаймистих матеріалів.

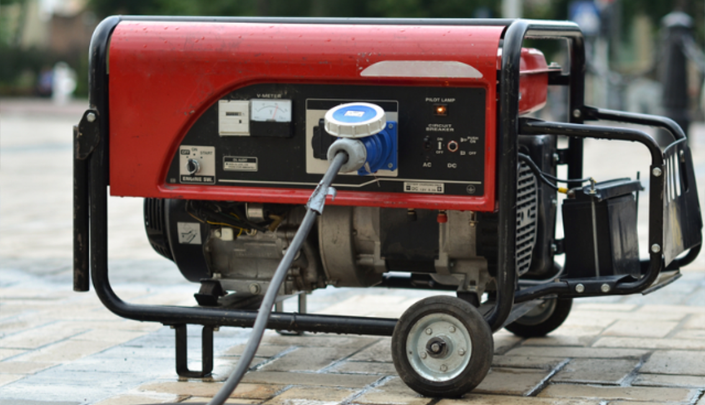

Генератор, підключений до електричної системи будинку

Висновок

Сподіваємося, що наші поради допомогли вам розібратися в темі оптичного волокна і технології GPON. Тепер ви знаєте, як підключити своє інтернет-обладнання без світла. Пишіть у коментарях свій власний досвід або поради для інших абонентів.
